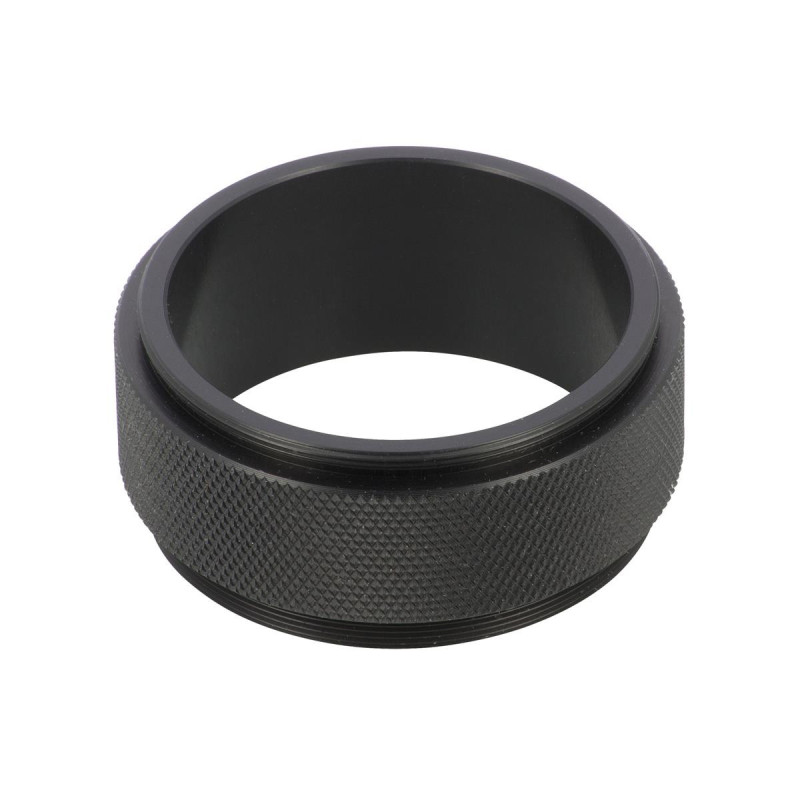

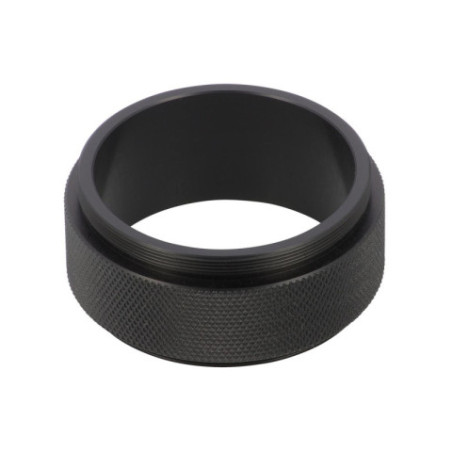

Bague Optique Unterlinden OU060 - M54-ép.17mm-M54 (M/M)
Bague Optique Unterlinden OU060 - M54-ép.17mm-M54 (M/M)

Bague M54 - ép. 17mm - M54 (M/M) Atik383/4000+EFW2

 ( Code : OU060 )

Tout savoir sur la bague OU060 - M54-ép.17mm-M54 (M/M)

  • Entrée au filetage M54x0.75 mâle
  • Sortie au filetage M54x0.75 mâle
  • Tirage : 17 mm
  • Fabriquée en France selon nos specifications
91,00 €

TTC

En stock
Livré en 48/72h
ou payer en
Method Confidis
Sécurité des produits

Fabricant : .

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la bague OU060 - M54-ép.17mm-M54 (M/M)

Cette bague a été conçue pour le montage d'un ensemble Atik (caméra Atik 383L+ ou 4000 + roue à filtres EFW2) sur l'adaptateur photo Takahashi CA-35. Son épaisseur de 17 mm permet de respecter le backfocus de 56,2 mm imposé derrière le CA-35. Bien que la bague puisse paraître très spécialisée, nous avons décidé d'en produire une série pour les astrophotographes désireux de convertir un filetage M54 mâle vers un filetage M54 mâle. Elle peut aussi être utilisé comme bague allonge M54 pour compenser, par exemple, l'absence d'un accessoire sur le chemin optique.

Il est très important de bien calculer la longueur totale de votre montage afin de respecter scrupuleusement les impératifs de backfocus de votre instrument et de ses accessoires optiques ; le backfocus mécanique est la distance entre la dernière surface d'appui mécanique de l'instrument, d'un correcteur de champ ou d'un réducteur de focale et la surface de votre capteur. Dans le doute, n'hésitez pas à nous contacter.

Conçue par notre équipe technique et fabriquée en France par notre atelier mécanique partenaire à Colmar, spécialiste des usinages de haute précision en petite série, la bague est en aluminium anodisé noir mat.

FOIRE AUX QUESTIONS

Comment savoir si cette bague M54 de 17 mm est compatible avec mon ensemble caméra Atik et ma roue à filtres ?

Cette bague est conçue spécifiquement pour maintenir le tirage mécanique de 56,2 mm exigé par l'adaptateur Takahashi CA-35 lorsqu'on monte une caméra Atik 383L+ ou 4000 avec une roue à filtres EFW2. La compatibilité repose donc sur le respect précis de ce backfocus : la bague de 17 mm vient s'intercaler pour atteindre cette distance exacte entre la dernière surface mécanique de l'adaptateur et le capteur de la caméra, garantissant une mise au point optimale. Si vous utilisez un autre ensemble, il faut mesurer votre chaîne optique pour s'assurer que cette épaisseur correspond bien au tirage requis.

Pourquoi est-il crucial de respecter le backfocus de 56,2 mm en astrophotographie ?

Le backfocus est la distance mécanique entre la dernière surface d'appui d'un correcteur optique, d'un réducteur ou d'un adaptateur et le plan du capteur. Respecter ce tirage est essentiel pour que l'image soit nette sur tout le champ et pour éviter les aberrations comme le coma ou la perte de piqué. Un tirage incorrect entraîne généralement une dégradation de la qualité d'image, avec des étoiles floues ou déformées sur les bords, ce qui est particulièrement problématique en astrophotographie où la précision optique est primordiale.

Peut-on utiliser cette bague M54 comme une simple bague d'extension pour compenser l'absence d'un accessoire sur la chaîne optique ?

Oui, cette bague peut jouer le rôle d'une bague d'extension de 17 mm entre deux éléments filetés en M54 mâle, ce qui permet de compenser un manque de longueur dans la chaîne optique. Cependant, il faut impérativement recalculer le tirage total pour s'assurer que l'ensemble reste dans les tolérances du backfocus de votre instrument et accessoires, car un décalage trop important dégrade le rendu optique.

Le filetage M54x0.75 est-il standard et compatible avec d'autres accessoires du marché ?

Le filetage M54x0.75 est un standard fréquent en astrophotographie pour les accessoires photo et les caméras CCD, notamment chez plusieurs fabricants comme Atik ou Takahashi. Cette bague permet donc de connecter deux éléments équipés de ce filetage mâle, ce qui facilite la modularité de votre chaîne optique. Néanmoins, la qualité d'usinage et le respect du tirage restent essentiels pour une bonne mise au point et un montage stable.

Quelle est l'importance de la fabrication en aluminium anodisé noir mat pour cette bague ?

L'aluminium anodisé noir mat offre plusieurs avantages : il garantit une grande rigidité avec un poids très faible (seulement 50 g), ce qui évite de surcharger la monture ou la mécanique de la caméra. La finition anodisée noire mat réduit aussi les réflexions parasites internes qui pourraient dégrader le contraste de l'image, un point important en astrophotographie. Enfin, la fabrication locale en petite série assure une précision mécanique élevée, indispensable pour respecter les tolérances de tirage et garantir un bon serrage sans jeu.
