Adaptateur Takahashi Multi CA 60C - Optique Unterlinden

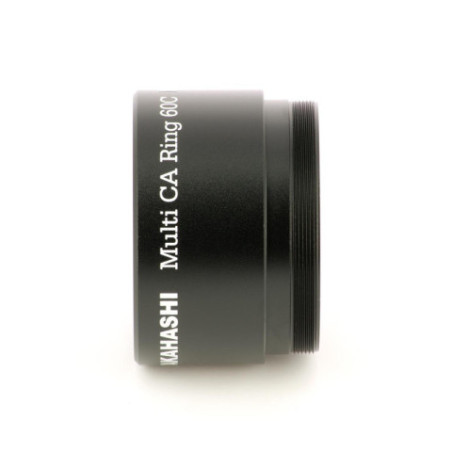

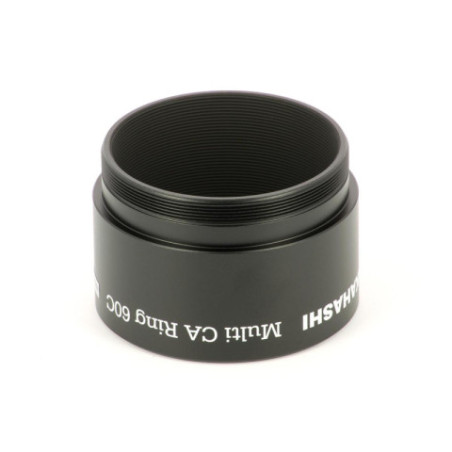

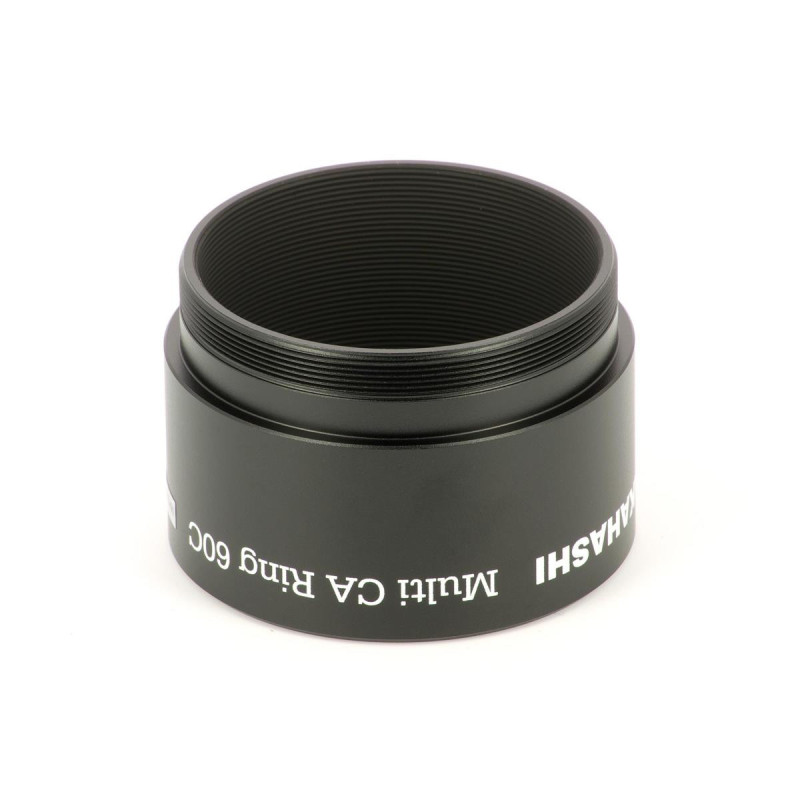

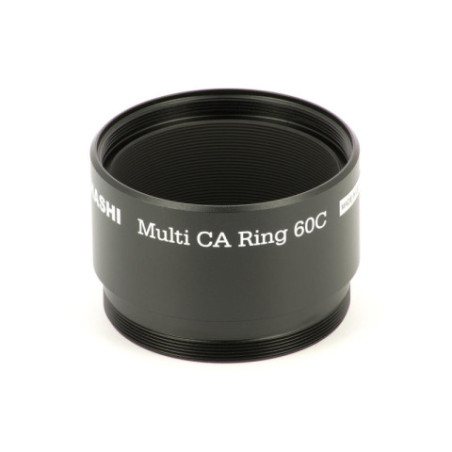

Bague multi CA 60C n°87G Takahashi pour FS-60CB

( Code : TATKA20203 )

L'adaptateur photo du Multi-Flattener pour les lunettes FS-60CB et FS-60CP

Entrée au filetage M52 femelle
Sortie au filetage M52 mâle
Tirage de 31.5mm

32,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur l'adaptateur photo Takahashi Multi CA-60C

L'adaptateur Multi CA-60C est destiné aux différents montages photographiques avec le correcteur de champ Takahashi FC/FS MFL1.04X (ou "multi-flattener") sur la lunette Takahashi FS-60 (FS-60CB et FS-60CP). Il permet de récupérer le backfocus standard de 56mm derrière le multi-flattener et de pouvoir y réaliser soit un montage d'appareil photo (via une bague T grand champ FS-60 Takahashi), soit un montage de caméra CMOS ou CCD. Dans ce dernier cas, un convertisseur de filetage optionnel sera nécessaire (M52 vers M48 ou M52 vers M42). Reportez-vous au system-chart de cette lunette pour plus de détails sur la composition des différents montages.

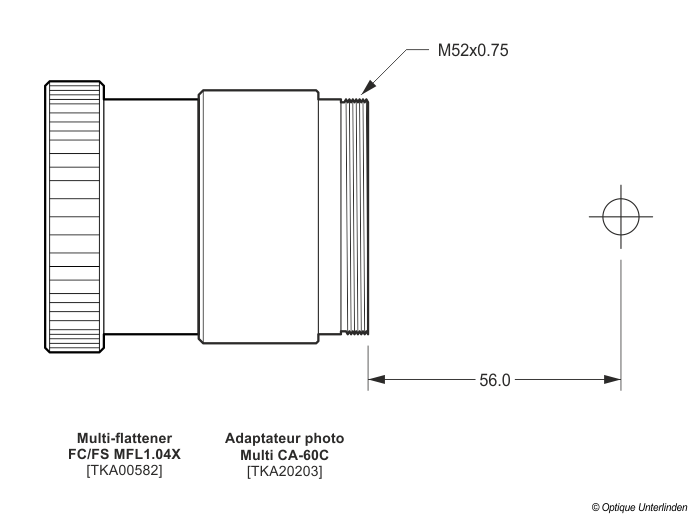

Distance entre la dernière face d'appui de l'adaptateur photo Takahashi Multi CA-60C et le foyer de la lunette avec le correcteur de champ FC/FS MFL1.04X.

L'interface mécanique d'entrée est au filetage M52x0.75 femelle. L'interface mécanique de sortie est au filetage M52x0.75 mâle (type "FS-60"). Le tirage est de 31.5mm.

Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques.

Tableau des caractéristiques

Caractéristique	Adaptateur photo Takahashi Multi CA-60C
Référence	TKA20203
Interfaces mécaniques en entrée	Filetage M52x0.75 femelle
Interface mécanique en sortie	Filetage M52x0.75 mâle
Tirage	31.5mm
Dimensions	Longueur : 37.5mm - Diamètre : 56mm
Poids	50g

Schémas

Filetages d'entrée, de sortie, et tirage de l'adaptateur photo Takahashi Multi CA-60C

1x Adaptateur photo Takahashi Multi CA-60C

FOIRE AUX QUESTIONS

Est-ce que cet adaptateur permet de conserver le backfocus optimal pour l'astrophotographie avec la FS-60CB ?

Oui. Cet adaptateur est conçu pour maintenir un tirage précis de 31,5 mm entre le correcteur de champ Multi CA-60C et le capteur, ce qui correspond au backfocus standard de 56 mm derrière le multi-flattener. Ce tirage est crucial pour garantir une correction optimale du champ et la netteté sur toute l'image, en évitant les aberrations optiques comme le coma ou la déformation des étoiles.

Puis-je monter directement un appareil photo reflex sur cet adaptateur ?

Pas directement. Cet adaptateur offre un filetage M52 mâle en sortie, compatible avec certaines bagues T Takahashi spécifiques FS-60 pour appareil photo. Pour un reflex standard, il faudra utiliser une bague T dédiée au boîtier avec le bon tirage mécanique associé, afin de respecter la distance de mise au point optimale. L'adaptateur sert donc d'interface mécanique entre le correcteur de champ et la bague T photo.

Est-il possible d'utiliser cet adaptateur avec une caméra CCD ou CMOS ?

Oui, mais cela peut nécessiter un convertisseur de filetage supplémentaire. La sortie M52 mâle peut être adaptée vers M48 ou M42 via des bagues de conversion optionnelles, selon le filetage de votre caméra. Ce système modulaire permet de s'adapter à la plupart des capteurs astronomiques tout en conservant le tirage précis nécessaire à une bonne mise au point.

Ce montage est-il compatible avec toutes les lunettes FS-60 Takahashi ?

Cet adaptateur est spécifiquement conçu pour les lunettes FS-60CB et FS-60CP équipées du correcteur de champ Multi CA-60C FC/FS MFL1.04X. Pour d'autres modèles ou configurations, il faut vérifier la compatibilité mécanique et optique dans le system-chart Takahashi, car le tirage et les filetages peuvent varier et impacter la qualité de l'image.

Quel est l'intérêt technique du filetage M52 sur cet adaptateur ?

Le filetage M52x0.75 est une norme répandue dans le matériel astrophoto, permettant une connexion mécanique robuste et précise entre les accessoires. Il garantit un positionnement fiable, sans jeu, ce qui est essentiel pour maintenir la collimation et la mise au point en astrophotographie. De plus, cette standardisation facilite l'ajout de bagues adaptatrices pour d'autres filets, offrant une grande flexibilité dans le choix des caméras ou accessoires.
