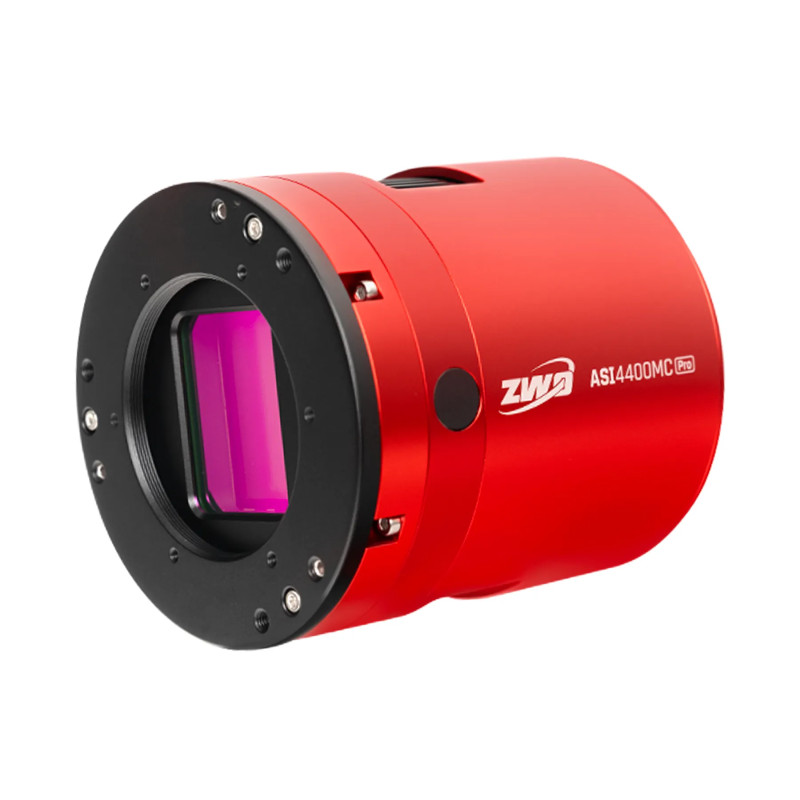

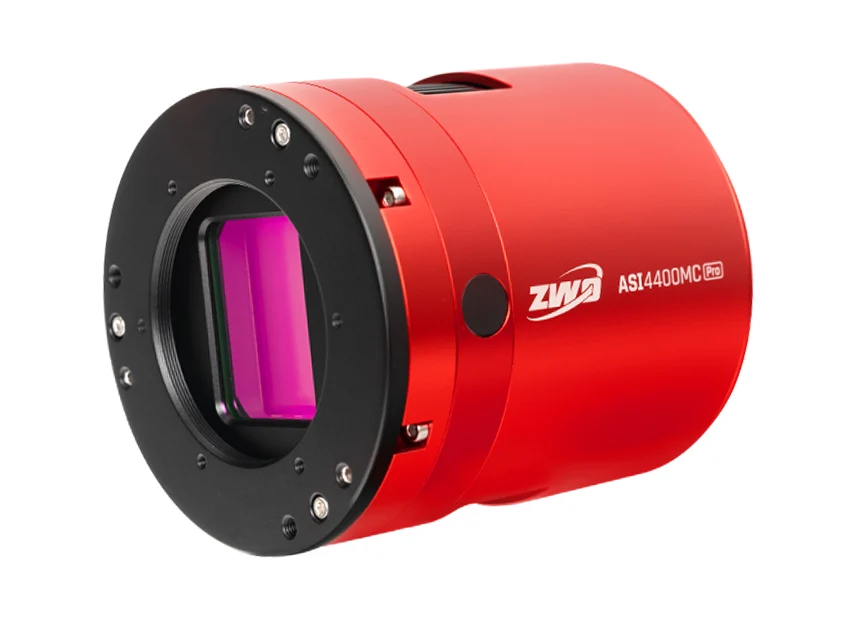

Caméra refroidie couleurs ZWO ASI4400MC-P

Tout savoir sur la caméra ZWO ASI4400MC-P25 couleur refroidie

Forte de ces nombreuses années d'expérience, la société chinoise ZWO (Zhen Wang Optical) dote sa gamme de caméra ciel profond d'un modèle de capteur plein format monochrome/couleur. Le modèle ASI44000MC-P25 est équipé d'un capteur au plein format (24x36) de 44 millions de pixels (8192 x 5460px). Le refroidissement sous la température ambiante de 35°C est obtenu grâce à l'action d'un module Peltier et d'un ventilateur silencieux.

Muni d'un port USB 3.0, les caméras ZWO refroidies permettent également l'imagerie planétaire à très haute vitesse. Il est a noté également une élément très important : l'absence d'effet pré-ampli habituellement présent sur les capteurs CMOS; ce qui permet d'obtenir des brutes sans défaut dû à l'électroluminescence. En version "Pro25", cette caméra dispose d'une mémoire tampon (buffer) de 512MB augmentant considérablement la rapidité de lecture du capteur.

Version -P25

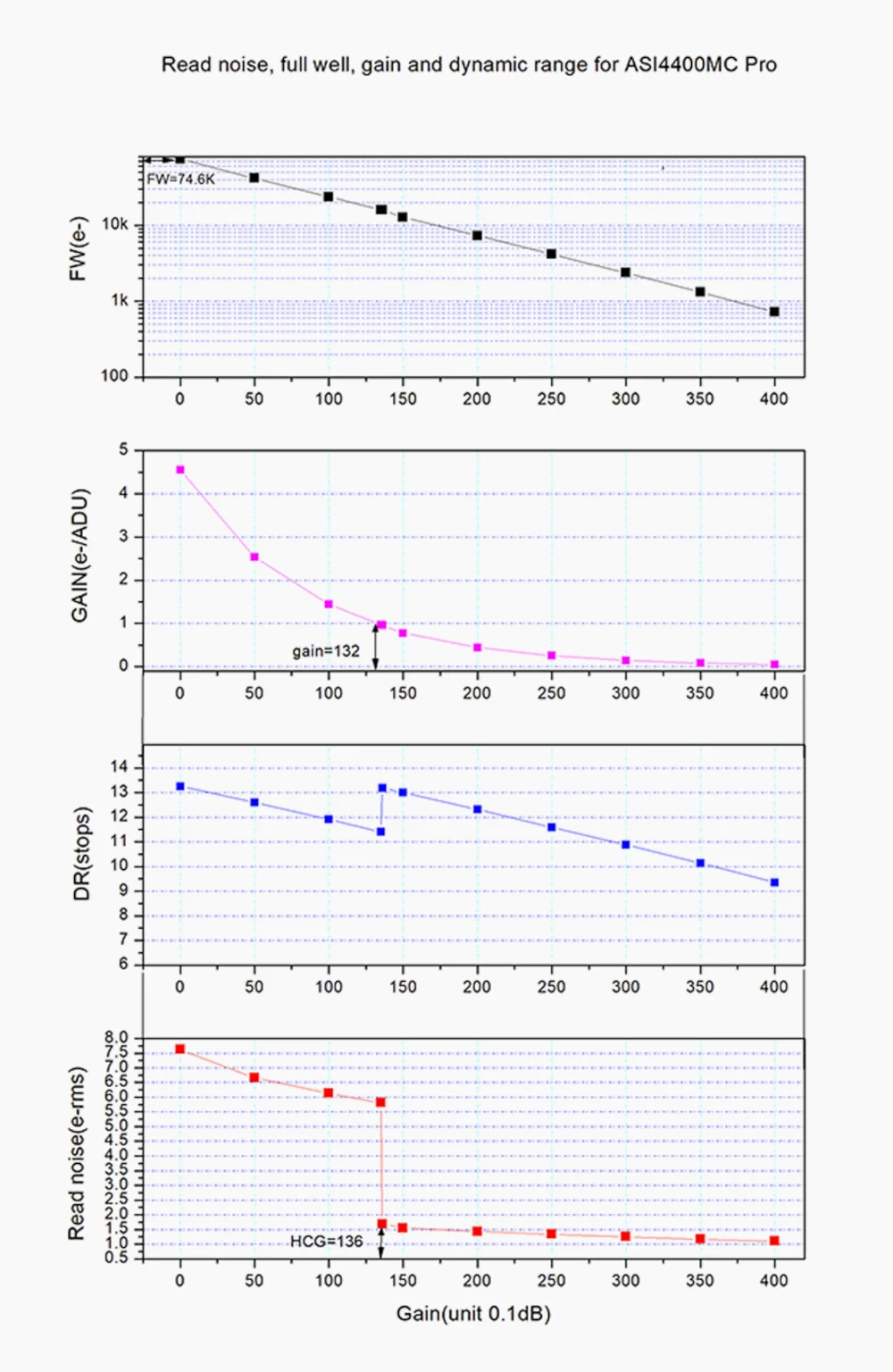

Toujours en quête d'amélioration, ZWO propose une meilleure électronique sur ces dernières caméras. La 4400MC version -P25 est dotée d'une meilleure électronique, réduisant le bruit de lecture et augmentant la fréquence de prise de vue. Malgré la taille importante du capteur et ses 44 millions de pixels la 4400 transfère 8.3 images par seconde ! Le buit de lecture est de 7.6e- RMS (pour un gain de 0) et 1.7e- RMS pour un gain de 136 - déclenchement du HCG).

Un capteur de nouvelle génération

Le capteur IMX366 rétro-éclairé de Sony améliore la sensibilité et la réduction du bruit - les facteurs clés pour améliorer la qualité de l'image, tout en réalignant radicalement leur structure fondamentale de pixels de l'éclairage frontal à l'éclairage arrière. Il a conservé les avantages des capteurs d'images CMOS, tels que la faible consommation d'énergie et le fonctionnement à grande vitesse.

Avec une structure d'éclairage frontal classique, le câblage et les transistors métalliques à la surface du substrat de silicium qui forment la zone photosensible du capteur (photodiode) empêchent la collecte de photons effectuée par la lentille sur puce. Une structure rétro-éclairée minimise la dégradation de la sensibilité à la réponse de l'angle optique, tout en augmentant la quantité de lumière qui entre dans chaque pixel en raison de l'absence d'obstacles tels que le câblage métallique et les transistors qui ont été déplacés à l'arrière du substrat de silicium.

Sony a récemment développé une structure de photodiode unique et une lentille sur puce optimisée pour les structures rétro-éclairées, qui permet d'obtenir une sensibilité plus élevée et un bruit aléatoire plus faible sans lumière en réduisant le bruit, le courant d'obscurité et les pixels défectueux par rapport à la structure conventionnelle à éclairage frontal.

Convertisseur ADC 14bits

Le convertisseur 14 bits de l'ASI4400 permet une palette de nuances bien plus étendues et permet de gagner en profondeur par rapport à un convertisseur 12 bits.

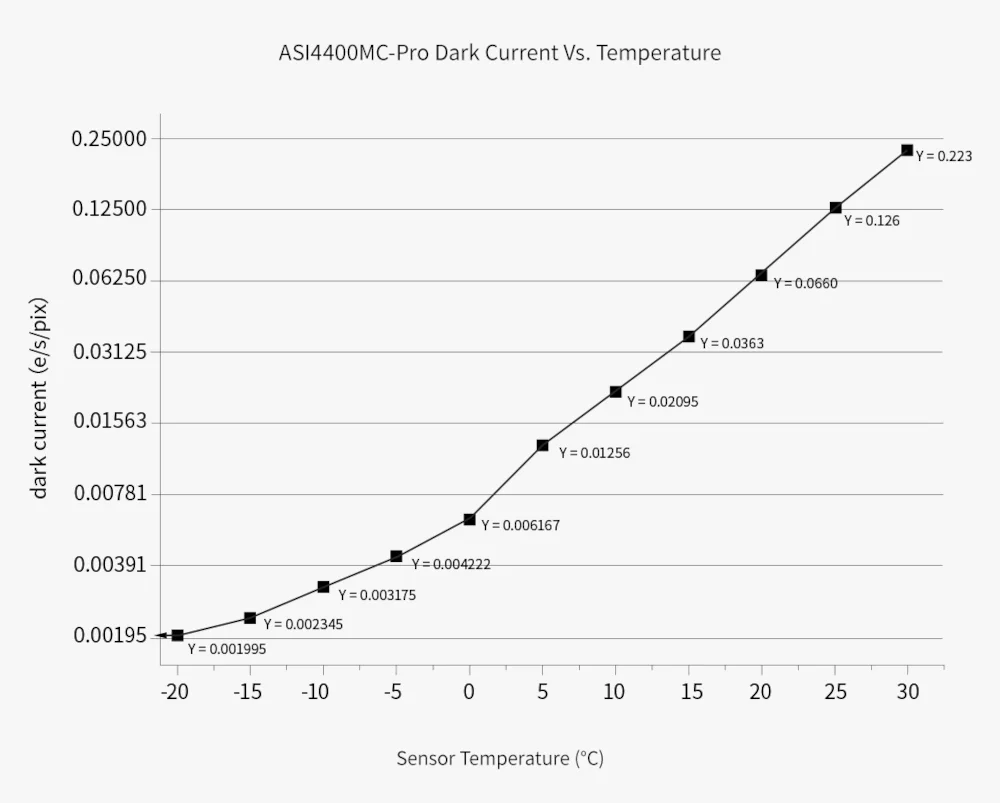

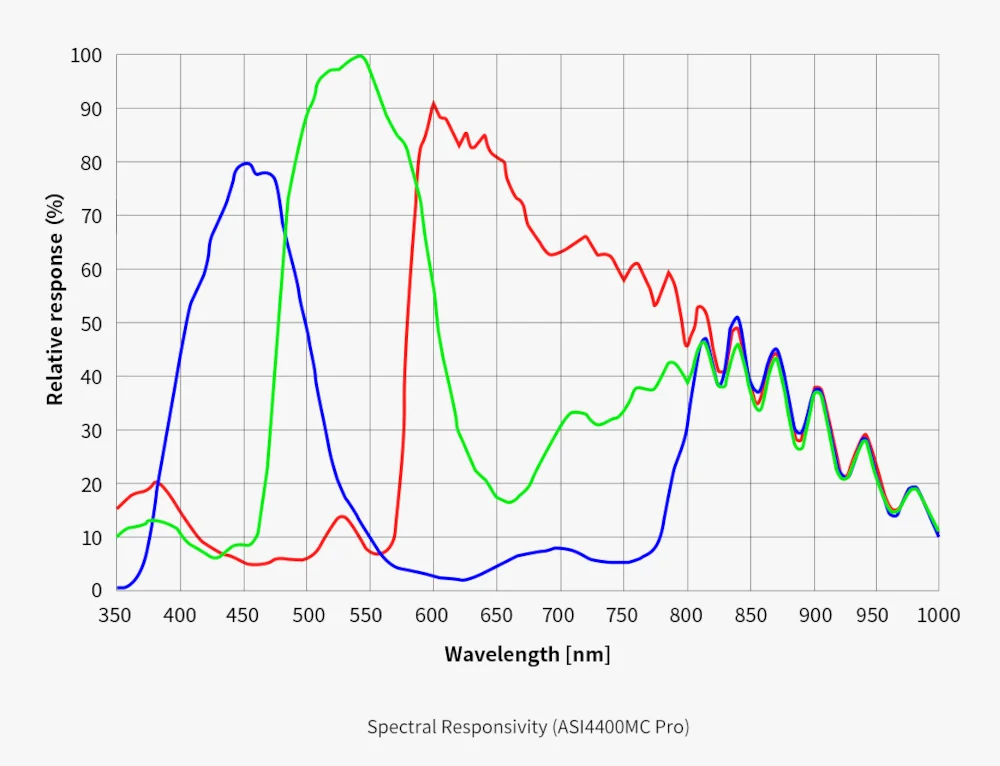

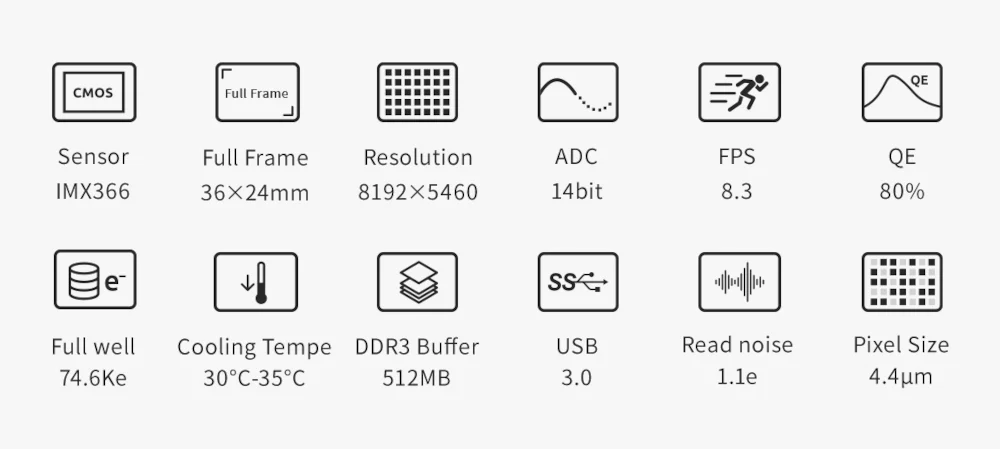

Données techniques

La caméra intègre un dispositif HCG (High Conversion Gain) qui peut réduire le bruit de lecture à gain élevé tout en conservant la grande dynamique que vous obtiendriez à faible gain. Ce mode HCG s'active automatiquement dès que le gain atteint 136.

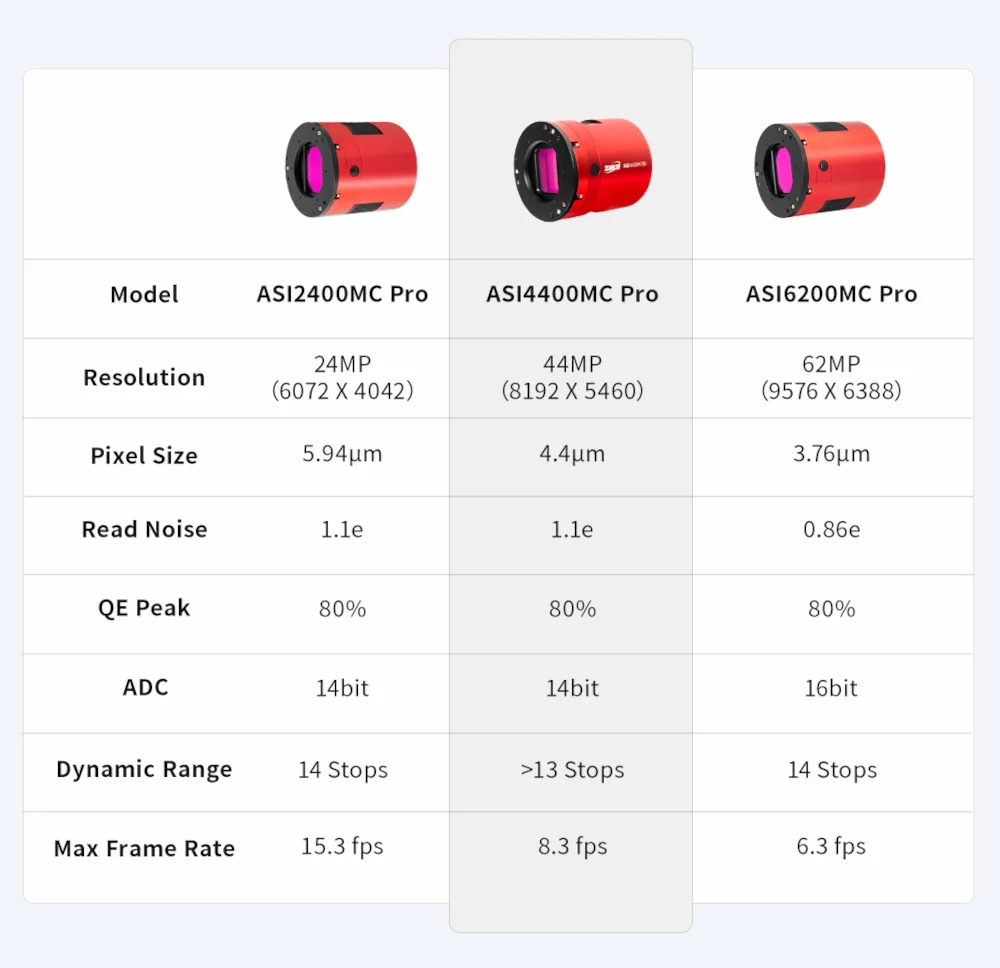

Comparaison

Logiciels

Comme pour la totalité des caméras de la marque ZWO, le principal logiciel de commande de la caméra et le plus complet est ASIStudio, librement téléchargeable sur le site du fabricant ZWO. La marque propose aussi un SDK (Software Development Kit) gratuit de telle sorte que de nombreux logiciels, gratuits ou payants, prennent en charge nativement les caméras ZWO : Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Nous vous invitons à vous reporter aux documentations spécifiques de ces logiciels pour connaître leur niveau de compatibilité ou à visiter le site Internet ZWO pour en obtenir une liste exhaustive.

ZWO propose aussi un pilote unifié ASCOM pour le pilotage de tous ses accessoires au travers de la plateforme ASCOM/Alpaca. Ce pilote est librement téléchargeable sur le site de ZWO.

Pour les utilisateurs Linux et Mac, des pilotes Indi ou Indigo sont gratuits et disponibles sur les sites Internet de ces plateformes. Le pilotage s'effectue ensuite par l'intermédiaire des logiciels KStars/Ekos (sous Linux) et AstroImager/AstroTelescope proposés par l'éditeur CloudMakers (sous Mac).

Enfin, les caméras ZWO sont accessibles par le biais de pilotes vidéos comme DirectShow ou TWAIN. Pour plus de détails, visitez le site Internet ZWO.
