Module de guidage Shelyak pour Alpy 600
Réf : SHPF0036
1 074,00 €
TTC
Tout savoir sur le module de guidage Shelyak pour Alpy 600
- Compatible avec les spectroscopes Shelyak (Alpy 600, UVEX...)
- Compatible avec les caméras de guidage en monture C
- Livré avec une fente miroir de 23 µm
1 074,00 €
TTC
Sur commande, contactez-nous pour connaître le délai de livraison
Sécurité des produits
Fabricant : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France)
Personne responsable : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France) - 04 76 41 36 81 - contact@shelyak.com
Consignes de sécurité
Tout savoir sur le module de guidage Shelyak pour Alpy 600
Le spectroscope Alpy 600 peut être utilisé sur table ou en laboratoire : dans ce cas, il suffit de mettre la source de lumière à observer devant la fente. Mais quand on veut observer le spectre d’une étoile, un problème se pose : comment savoir si on pointe la bonne étoile, et s’assurer que l’étoile est parfaitement positionnée dans la fente ?

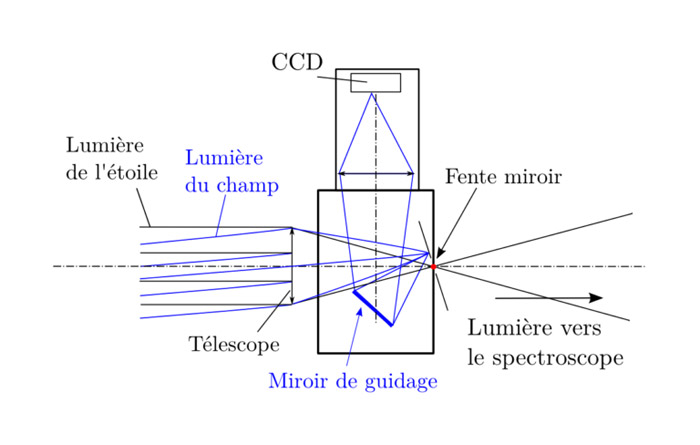

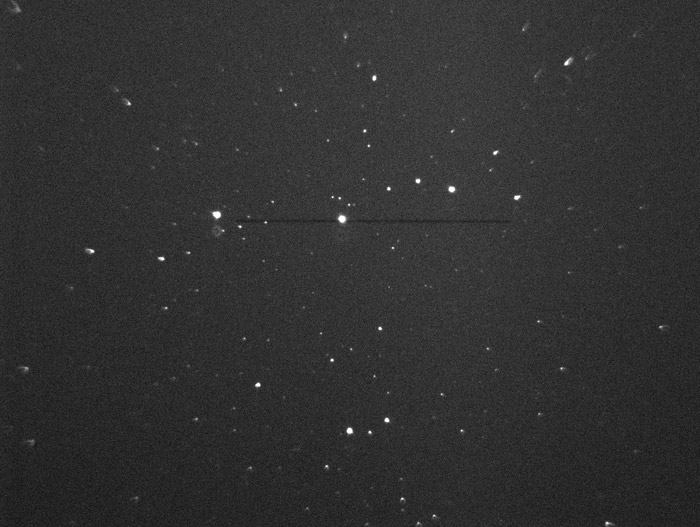

Le module de guidage répond à cette question : il permet de visualiser le champ du télescope, ainsi que la fente (observée par l’avant du spectroscope), avec une caméra de guidage. C’est une aide indispensable pour pointer ainsi que pour guider et autoguider le télescope dès que votre observation dure plus de quelques secondes. Le principe du module de guidage est simple : on remplace la fente standard de l’Alpy 600 par une fente réfléchissante et légèrement inclinée, qui renvoie l’image du télescope sur la caméra de guidage (ou un oculaire, avec le porte-oculaire optionnel).
Nous vous recommandons très fortement ce module si vous souhaitez utiliser votre Alpy 600 sur un télescope.
Tableaux des caractéristiques
| Caractéristique | Module de guidage Shelyak pour Alpy 600 |
|---|---|
| Type de fente | Fente inclinée à miroir de 23 µm de largeur (longueur 3 mm) |
| Interface d'entrée (côté télescope) | Filetage M42x0.75 femelle, avec adaptateur coulant 31,75 mm |
| Interfaces côté spectroscope | Filetage M42x0.75 femelle et adaptateur rotatif (serrage par 6 vis) |
| Interfaces côté guidage | Filetage C mâle et adaptateur rotatif (serrage par 3 vis). Adaptateur C vers T et C vers CS en option. |
| Tirage mécanique (backfocus) vers le télescope | 34 mm (distance entre le corps du module de guidage et la fente) |
| Dimensions (longueur x diamètre) | 90 x 65 x 75 mm (hors caméra de guidage) |
| Poids | 260 g |
Contenu du produit

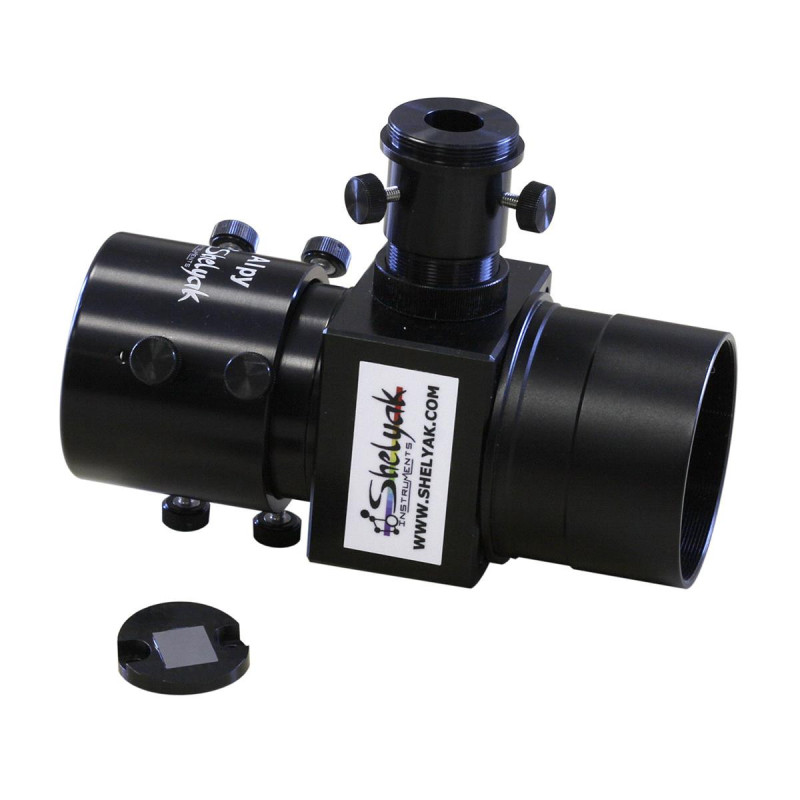

- 1 module de guidage Shelyak pour Alpy
- 1 fente inclinée Shelyak 23 µm
- 1 adaptateur coulant 2" (50,8 mm) vers filetage T (M42x0.75)
Documents techniques
| Plan d'ensemble du module de guidage Shelyak Alpy | Télécharger |
|---|
FAQ - FOIRE AUX QUESTIONS
Comment le module de guidage Shelyak améliore-t-il le pointage avec le spectroscope Alpy 600 ?
Le module de guidage remplace la fente standard par une fente miroir inclinée qui réfléchit une partie de la lumière du champ autour de l'étoile cible vers une caméra de guidage. Cela permet de visualiser en temps réel la position exacte de l'étoile par rapport à la fente, assurant ainsi un pointage précis et un suivi stable, indispensable pour des observations spectroscopiques prolongées.
Pourquoi la largeur de la fente est-elle importante et que signifie une fente de 23 µm ?
La largeur de la fente détermine la résolution spectrale et la quantité de lumière entrant dans le spectroscope. Une fente de 23 µm est très fine, ce qui permet une bonne résolution spectrale, mais limite la luminosité. Cette finesse nécessite un guidage précis, d'où l'intérêt du module de guidage pour maintenir l'étoile bien centrée dans cette étroite ouverture.
Le module de guidage est-il compatible avec toutes les caméras de guidage ?
Le module est conçu pour accueillir des caméras de guidage avec monture C, ce qui est un standard courant. Des adaptateurs optionnels (C vers T ou C vers CS) permettent d'élargir la compatibilité. Il faut cependant vérifier la taille du capteur et le backfocus disponible pour assurer un bon ajustement optique et mécanique.
Quels sont les compromis techniques liés à l'utilisation de ce module avec un télescope Newton ?
Le module introduit une légère déformation en bord de champ due à la coma du télescope Newton et à la courbure de champ du diviseur optique. Ces déformations n'affectent pas la précision du guidage, mais il faut garder à l'esprit que la qualité optique globale dépend aussi du télescope. De plus, le backfocus de 34 mm doit être pris en compte pour ne pas perturber la mise au point.
Est-ce que ce module de guidage est facile à installer et à utiliser en conditions d'observation ?

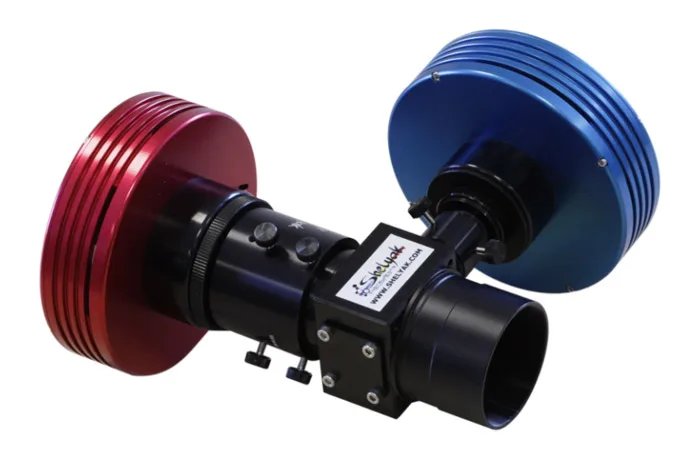

Le module se fixe directement devant l'entrée du spectroscope Alpy 600 via un filetage M42x0.75 et se monte sur le télescope grâce à un adaptateur coulant 50,8 mm. Son poids léger (260 g) facilite la manipulation sans déséquilibrer la monture. Une fois installé, il nécessite un réglage fin de la rotation via un adaptateur rotatif pour aligner correctement la fente. Son usage simplifie grandement le pointage et le guidage en observation réelle.
