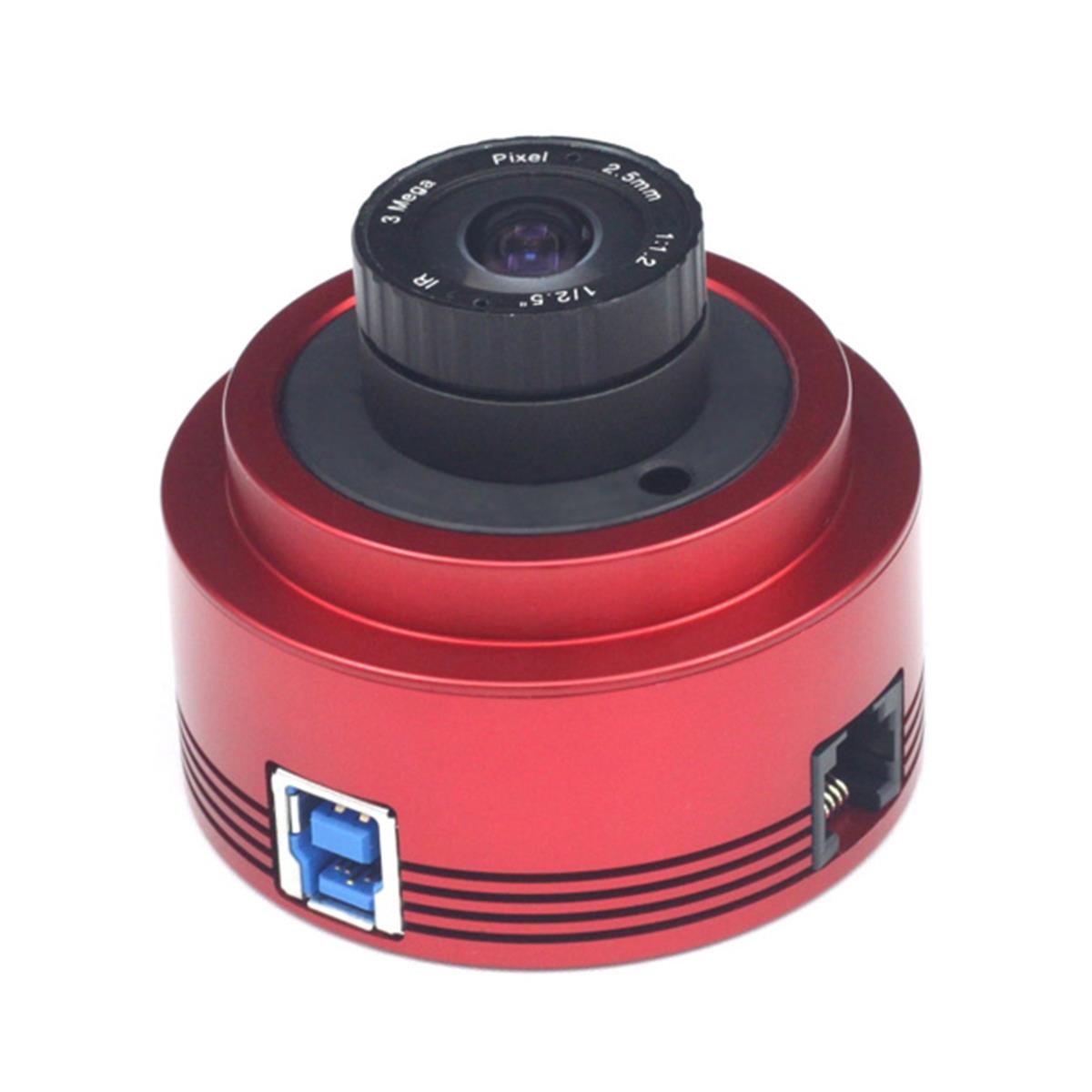

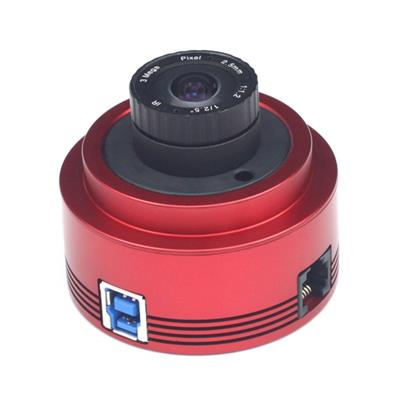

Caméra couleurs ZWO ASI178MC

ZWO
(Code: ZWASI178MC)
388,00 €
Dont Ecopart : 0,14 €
Dont Ecopart : 0,14 €
500g
En Stock
Paiement 100% sécurisé

Monético CIC Paiement, Paypal, Paiement en 3 fois sans frais.

Livraison express

Retrait en magasin, Colissimo, Chronopost, Transporteur (palette). France et Europe

Notre magasin

Du lundi au vendredi, de 9h à 12h et de 14h à 19h.

Le samedi, de 9h à 12h et de 14h à 18h

Notre savoir-faire

Toute l'expérience d'Optique Unterlinden

à votre service

Une caméra haute performance pour le planétaire et l'autoguidage

  • Capteur CMOS 1/1.8" Sony IMX178 couleur de 6,4 mégapixels
  • Jusqu'à 60img/s en pleine résolution (sur 10 bits)
  • Convertisseur analogique/numérique 14 bits
  • Pour l'imagerie planétaire et solaire à haute résolution, le ciel profond à haute vitesse ou le visuel assisté
  1. Tout savoir sur la caméra ZWO ASI178

    La caméra ASI78 est équipée d'un capteur au format 1/1.8" de 6,4 millions de pixels (3096 x 2080 px). A pleine résolution, la vitesse maximale d'acquisition atteint 60 images/seconde avec une dynamique sur 10 bits (30 images/seconde à dynamique maximale sur 14 bits). L'ASI178 est une valeur sûre en imagerie planétaire à haute résolution, du fait de sa grande sensibilité, de son très faible bruit de lecture et de sa plage dynamique. Elle sera donc particulièrement adaptée à l'imagerie de la Lune, des planètes et du Soleil. Le choix de la focale du télescope, et des multiplicateurs de focale (lentille de Barlow) à lui associer, devra tenir compte des pixels de très petite taille (2,4 µm) de la caméra afin d'éviter un suréchantillonnage trop important.

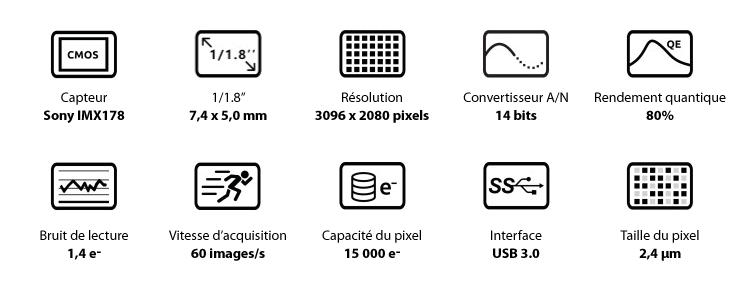

    Caractéristiques principales de la caméra ZWO ASI178

    Performances du capteur

    Le capteur IMX178 est bâti sur l'architecture STARVIS de Sony, utilisant une technologie d'éclairage par l'arrière des photosites (le capteur est dit "back-illuminated"). Cette construction réduit la distance à franchir par la lumière dans le capteur et réduit le blocage des photons par les éléments électroniques non photosensibles. La sensibilité est très fortement augmentée, même en condition de très faible luminosité. La technologie Exmor R propose, en outre, un système de réduction de bruit parallélisé, au plus près des photosites ; un convertisseur A/N est présent sur chaque colonne du capteur et est associé en amont (côté analogique) et en aval (côté numérique) à des circuits de filtrage du bruit. Grâce à ces techniques, le bruit de lecture devient négligeable et la vitesse de lecture du capteur est accelérée.

    La caméra intègre un dispositif HCG (High Conversion Gain) qui peut réduire le bruit de lecture à gain élevé tout en conservant la grande dynamique que vous obtiendriez à faible gain. Ce mode HCG s'active automatiquement dès que le gain atteint 80. Le bruit de lecture tombe à 0,47 e- tandis que la plage dynamique remonte jusqu'à 12 stops.

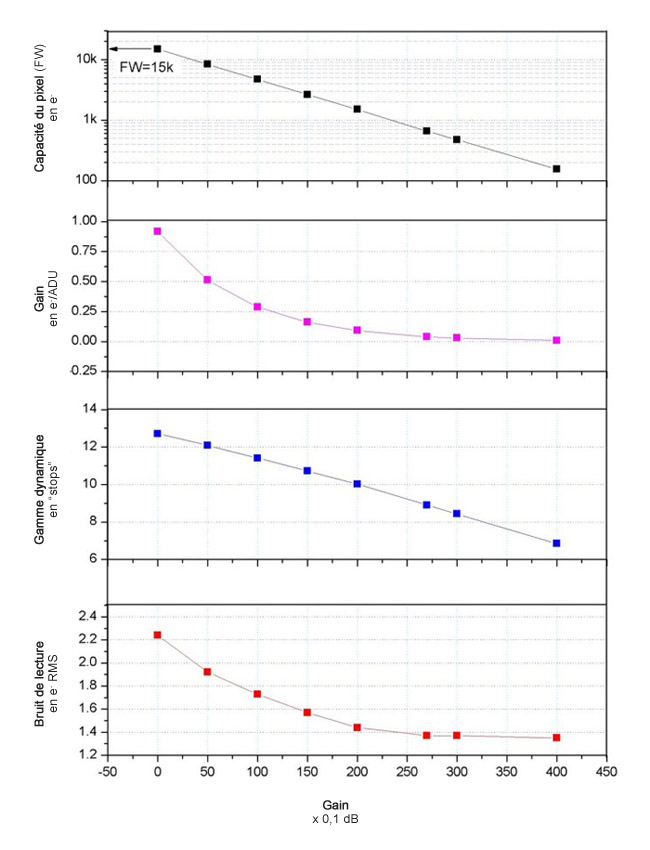

    Capacité du pixel, gain, gamme dynamique et bruit de lecture de la caméra ZWO ASI178

    Attention ! Des retours d'utilisateurs ont fait état d'un bruit périodique important en imagerie du Soleil dans la raie H-alpha. Même si ce bruit peut se corriger en réalisant des séries de Plages de Lumière Uniforme (PLU ou flat-fields), nous vous conseillons de choisir une autre caméra qui ne présente pas ces artefacts, telle que l'ASI174 ou l'ASI1600, si vous souhaitez photographier le Soleil en H-alpha.

    Electronique et alimentation électrique

    La caméra ZWO ASI178 dispose de deux connecteurs : un port USB 3.0 et un port d'autoguidage RJ12. Le connecteur USB 3.0 offre un débit de 5 Gb/s. Il est donc possible d'acquérir les images en pleine résolution, soit en mode normal à 30 images/s (avec une dynamique sur 14 bits), soit en mode haute-vitesse à 60 images/s (avec une dynamique sur 10 bits). Le connecteur RJ permet d'autoguider toutes les montures du marché compatibles avec le protocole de commande ST4.

    Le refroidissement de la caméra est passif, par le chassis. La caméra ne possède par de module de refroidissement dédié. De ce fait, l'alimentation de l'électronique de l'ASI178 est assurée en 5V par le port USB. Aucune alimentation externe n'est requise.

    La mécanique de montage

    L'ASI178 possède un filetage d'entrée de type M42 femelle. Un convertisseur mécanique M42 vers 31.75mm mâle est livré, ainsi qu'un cordon USB de 2m de longueur et un cordon d'autoguidage ST4. ZWO offre aussi un objectif de 2.1mm de focale, de bonne facture. Ainsi équipée, la caméra peut donc aussi faire office de caméra All-View pour la surveillance du ciel.

    Les logiciels

    Comme pour la totalité des caméras de la marque ZWO, le principal logiciel de commande de la caméra et le plus complet est ASIStudio, librement téléchargeable sur le site du fabricant ZWO. La marque propose aussi un SDK (Software Development Kit) gratuit de telle sorte que de nombreux logiciels, gratuits ou payants, prennent en charge nativement les caméras ZWO : Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Nous vous invitons à vous reporter aux documentations spécifiques de ces logiciels pour connaître leur niveau de compatibilité ou à visiter le site Internet ZWO pour en obtenir une liste exhaustive.

    ZWO propose aussi un pilote unifié ASCOM pour le pilotage de tous ses accessoires au travers de la plateforme ASCOM/Alpaca. Ce pilote est librement téléchargeable sur le site de ZWO.

    Pour les utilisateurs Linux et Mac, des pilotes Indi ou Indigo sont gratuits et disponibles sur les sites Internet de ces plateformes. Le pilotage s'effectue ensuite par l'intermédiaire des logiciels KStars/Ekos (sous Linux) et AstroImager/AstroTelescope proposés par l'éditeur CloudMakers (sous Mac).

    Enfin, les caméras ZWO sont accessibles par le biais de pilotes vidéos comme DirectShow ou TWAIN. Pour plus de détails, visitez le site Internet ZWO.

    La caméra couleur ASI178MC

    L'ASI178MC est équipée d'un capteur CMOS Sony IMX178 muni d'une matrice de Bayer (couleurs) et d'un filtre anti-UV/IR coupant les longueurs inférieures à 400 nm et supérieures à 750 nm. La prise de vues en couleurs est directe, sans besoin de s'équiper de filtres de trichromie. Toutefois, si vous souhaitez imager dans des longueurs d'onde précises telles que le méthane (en planétaire) ou dans le proche infrarouge pour réduire la turbulence, vous devrez impérativement utiliser l'ASI178MM (monochrome).

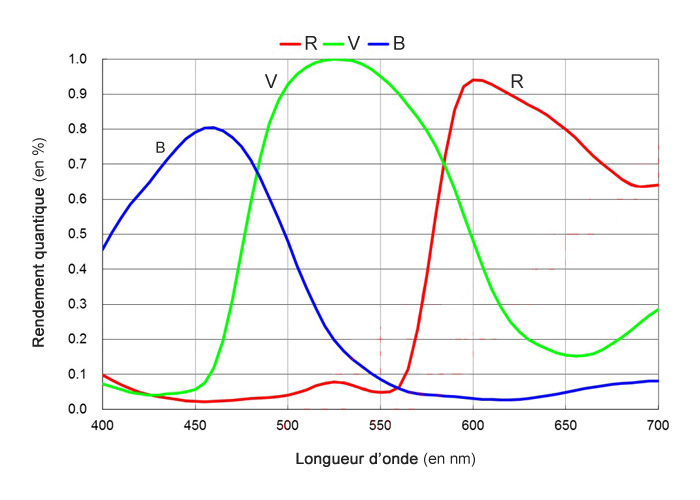

    Rendement quantique du capteur de la caméra monochrome ASI178MC en fonction de la longueur d'onde
  2. Tableaux des caractéristiques

    Caractéristiques électroniques

    Caractéristique Caméra ZWO ASI178MC
    Capteur
    Capteur CMOS Sony IMX178
    Type de capteur Couleur
    Format du capteur 1/1.8"
    Taille de la matrice 3096 x 2080 px
    Nombre de pixels 6,4 millions
    Dimensions d'un pixel 2,4 x 2,4 µm
    Dimensions de la matrice 7,4 x 5,0 mm (diagonale : 8,9 mm)
    Capacité du pixel 15 000 e-
    Electronique
    Convertisseur A/N 14 bits
    Gain 0,91 e-/ADU
    Bruit de lecture 1,4 e-
    Plage de temps de pose 32µs à 1000s
    Obturateur Electronique, type "Rolling shutter"
    Refroidissement
    Type de refroidissement Passif
    Régulation du refroidissement Non
    Refroidissement par eau Non
    Connectique
    Interface informatique USB 3.0 SuperSpeed
    Interface d'autoguidage Oui. RJ12 compatible ST4
    Interfaces additionnelles Aucune
    Alimentation électrique 5V, par le port USB

    Résolutions supportées

    Résolution (px) 10 bits 14 bits
    3096 x 2080 60 img/s 30 img/s
    2560 x 2048 62 img/s 31 img/s
    2048 x 1080 116 img/s 58 img/s
    1280 x 960 130 img/s 65 img/s
    800 x 600 204 img/s 102 img/s
    640 x 480 253 img/s 126 img/s
    320 x 240 479 img/s 239 img/s

    Des résolutions personnalisées peuvent être définies par l'utilisateur.

    Caractéristiques mécaniques

    Caractéristique Caméra ZWO ASI178MC
    Backfocus 12,5 mm
    Entrée mécanique Filetage M42x0.75 femelle
    Hublot de protection Filtre anti UV/IR
    Dimensions (dia. x H) 62mm x 36mm
    Poids 120 g

    Schémas

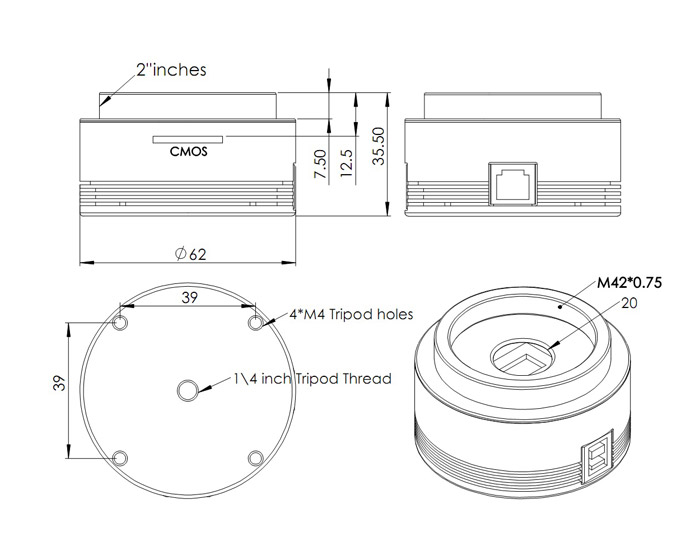

    Dimensions et cotes de la caméra ZWO ASI178
  3. Contenu du produit
    • 1 caméra couleur ZWO ASI178MC
    • 1 objectif fish-eye CCTV 2,1 mm
    • 1 cordon USB3 (2m)
    • 1 cordon d'autoguidage ST4
    • 1 adaptateur M42x0.75 mâle vers coulant 31,75 mm mâle, avec bouchon
